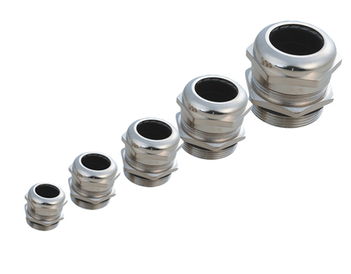

友邦 PG制金属防水接头
产品材质：夹紧件：尼龙塑料(PA)；接头主体部位：黄铜镀镍；密封件和O型密封圈：丁腈胶(NBR)
防护等级：在规定的卡口范围内,并使用O型密封圈旋紧迫紧头,达到IP67.
产品颜色：金属色
螺牙规格：德制 PG
螺纹长度：短螺纹适用于薄型机板的开孔或附有内螺纹的设备上,长螺纹适合接合厚型机板.
工作温度：静态:-40℃到100℃,短时达120℃ ；动态:-20℃到80℃,短时达100℃.

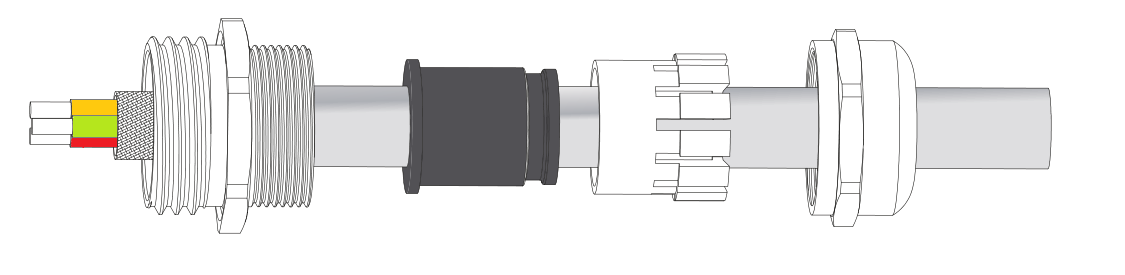

产品特性： 配合迫紧头装配省时便利,夹紧电缆范围大、抗拉力强、可防水、防尘、抗盐、耐酸碱、酒精、油脂及一般溶剂.

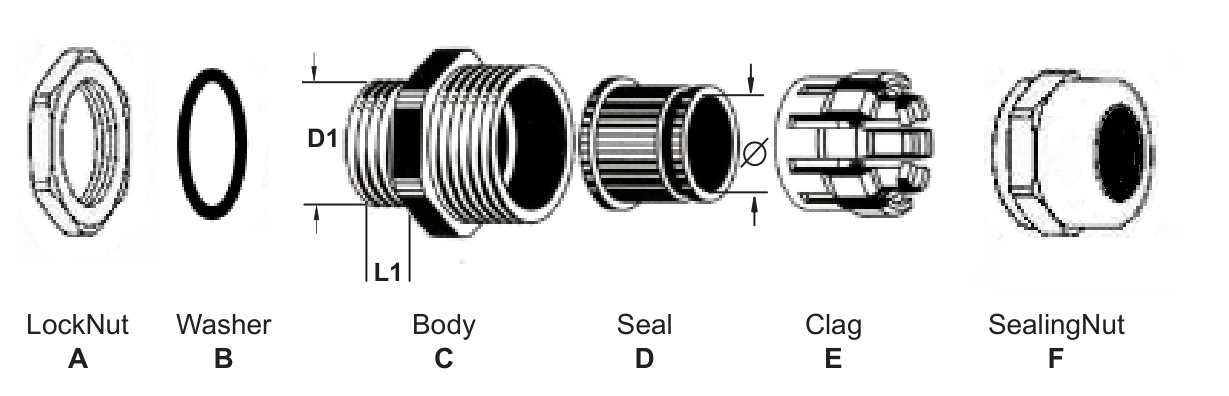

| 型 号 ITEM.NO |
螺纹规格 AG item |
适用电缆 Cable range |
螺纹外径 Tjread O.D |
螺纹长度 Tjread lengt |
机板口径Mounting jole diameter |
扳手径 Spanner size |
| W-PG7 |
PG7 |
3-6.5 |
12.5 |
7 |
12.5-12.7 |
14 |
| W-PG9 |
PG9 |
4-8 |
15.2 |
8 |
15.2-15.4 |
17 |
| W-PG11 |
PG11 |
5-10 |
18.6 |
8 |
18.6-18.8 |
20/21 |
| W-PG13.5 |
PG13.5 |
6-12 |
20.4 |
8 |
20.4-20.6 |
22 |
| W-PG16 |
PG16 |
10-14 |
22.5 |
9 |
22.5-22.7 |
24 |
| W-PG19 |
PG19 |
12-15 |
25.0 |
9 |
25.0-25.2 |
24/27 |
| W-PG21 |
PG21 |
13-18 |
28.3 |
9 |
28.3-28.5 |
30 |
| W-PG25 |
PG25 |
16-21 |
32.0 |
10 |
32.0-32.2 |
35 |
| W-PG29 |
PG29 |
18-25 |
37.0 |
11 |
37.0-37.2 |
40 |
| W-PG36 |
PG36 |
22-32 |
47.0 |
12 |
47.0-47.2 |
50 |
| W-PG42 |
PG42 |
32-38 |
54.0 |
13 |
54.0-54.2 |
57 |
| W-PG48 |
PG48 |
34-44 |
59.3 |
14 |
59.3-59.5 |
64 |
| W-PG63 |
PG63 |
42-52 |
72.0 |
15 |
72.0-72.2 |
77 |
